目前市場上的云母紙分為兩大類：天然白云母紙、天然金云母紙和合成氟金云母紙。



三種云母紙在500℃以下有少量物質分解，失重率在1以下。當天然白云母紙加熱到550℃以上，天然金云母紙加熱到850℃以上，大量結構水分解。當合成氟金云母紙加熱到1050℃以上時，還會釋放出大量的氟離子，大量物質分解后，阻燃性和耐壓性急劇下降。因此，天然白云母紙的使用溫度為550℃，天然金云母紙為850℃，臺灣氟金云母紙為1050℃。

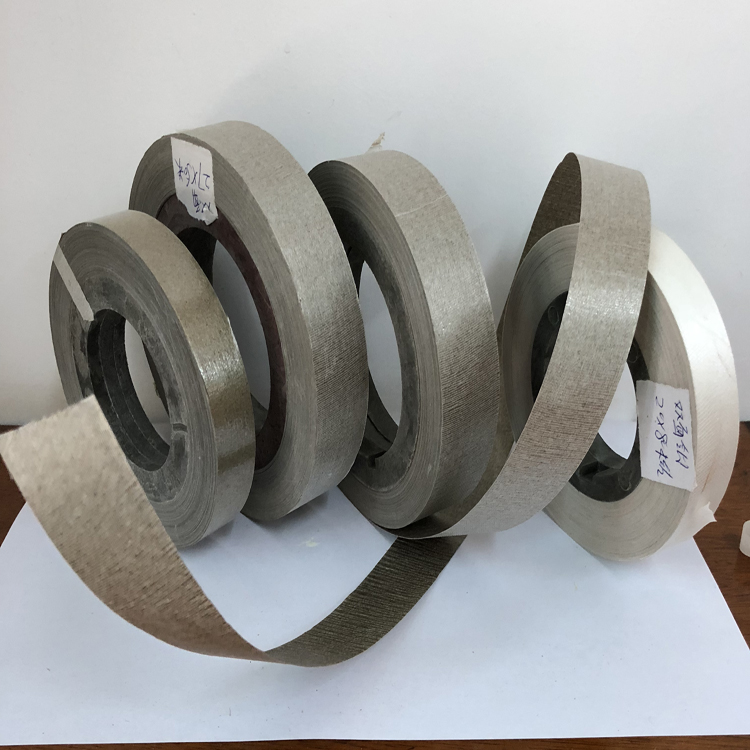

云母對云母帶質量的影響：



此外，云母紙的質量直接影響云母的應用性能。用于生產云母帶的云母紙應具有良好的滲透性、高抗拉強度和良好的致密性。另外，原紙的厚度要均勻。由于云母紙中云母片之間的粘合力很小，在云母帶的生產中使用膠液的粘合劑來提高云母片之間的粘合力，所以當云母紙的滲透性太差時，膠液不會滲透，云母帶就會分層，其質量達不到要求。另外，在生產云母帶的過程中，云母紙本身要受到一定的拉力，當抗拉強度過低時，云母紙會開裂甚至斷裂，大大降低云母帶的耐火性和絕緣性。一般來說，當原紙厚度不變時，云母紙越密，生產出的云母帶的耐火性和絕緣性越好。當云母紙厚度不均勻時，低于標準厚度時，云母帶的耐火性和絕緣性也相應較差。厚度高于標準厚度的地方，膠液不易浸濕，即使浸濕，云母帶也不易干燥，因為一定厚度的云母紙在生產過程中加熱溫度和加熱時間是固定的，從而造成云母帶局部分層，影響云母帶的產品質量。



以上就是關于“云母紙的質量對云母帶產生哪些影響？”的相關內容。
